SDL0047 V2 Контроллер дозирующего насоса

Устройство предназначено для управления дозирующим вибрационным насосом, работающим от сети переменного тока частотой 50 Гц, напряжением 220 В и током до 0,8 А (такие как ULKA и подобные). Типовое применение - дозирование моющего средства или воска на автомойке.

Контроллер имеет детектор перехода фазы через ноль, что исключает помехи по электросети и обеспечивает точность дозирования.

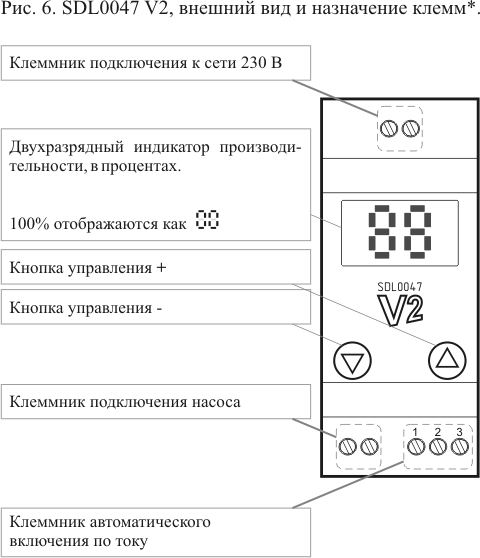

Устройство имеет:
- двух-разрядный дисплей, отображающий процент производительности насоса;
- кнопки управления "+" и "-";
- клеммник, для подключения к сети 220 В;

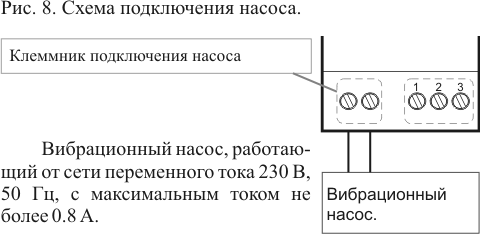

- клеммник, для подключения дозирующего насоса;
- клеммник автоматического включения по току.

* Автоматическое включение работает при подключении трансформатора тока. Трансформатор тока в комплект не входит.

SDL0047 V2 имеет энергонезависимую память для хранения настроек (производительность, режим). Установленное значение автоматически сохраняется через 5 секунд отсутствия нажатий на кнопки. После отключения от электросети, при следующем включении SDL0047 продолжает работать с сохраненным значением.

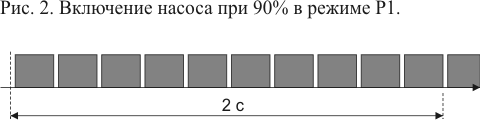

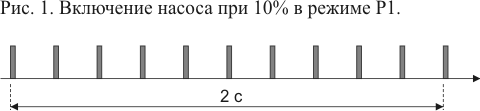

Контроллер может работать в двух режимах Р1 и Р2. В режиме Р1 (заводская настройка по умолчанию) включение насоса производится с дискретностью 1/50 секунды. Включения равномерно распределены в интервале 2 секунды, в соответствии с установленным значением производительности. Шаг регулировки производительности 1%. Диапазон регулирования от 0 до 100%.

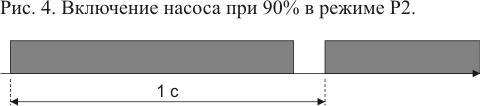

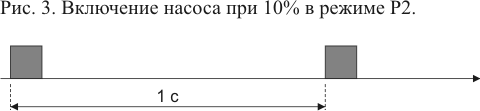

В режиме Р2 шаг регулировки 2%, включение импульсами с периодом 1 с (как в первой версии SDL0047)

Для смены режима работы необходимо установить производительность 0, затем, удерживая кнопку “-” одновременно нажать и удерживать кнопку “+”. На дисплее отобразится режим работы Р1 или Р2. Выбранный режим работы сохраняется в энергонезависимой памяти контроллера.

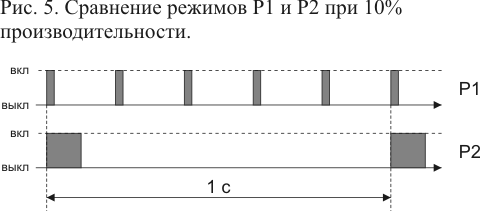

Использование режима Р1 обеспечивает более равномерный поток дозируемой жидкости.

PS: Поток дозируемой жидкости в режиме P2 может незначительно отличаться от режима Р1, при одинаковой установленной производительности.

Для улучшения потребительских свойств, производитель может вносить изменения в изделие. Внешний вид может отличаться от представленных рисунков.

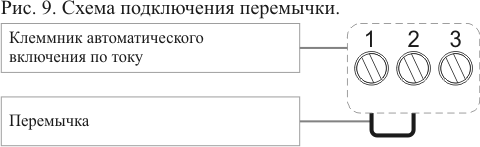

Контроллер SDL0047 V2 формирует выходное напряжения для вибрационного насоса, когда контроллер подключен к сетевому напряжению (как в SDL0047 первой версии) и замкнуты контакты 1 и 2 клеммника автоматического включения по току. По умолчанию для этого установлена перемычка между контактами 1 и 2.

Путем замыкания / размыкания цепи между контактами 1 и 2 можно включать / выключать дозирование (например, используя реле протока).

Автоматическое включение по току

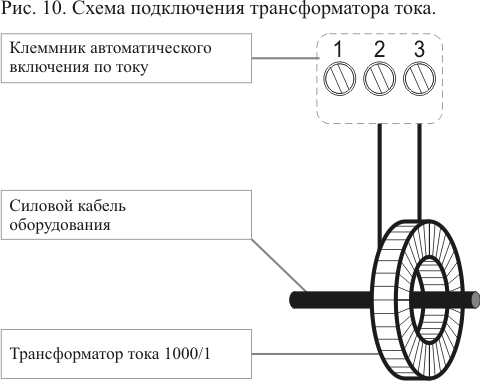

Контроллер SDL0047 V2 можно использовать в режиме автоматического включения по току. Для этого в клеммнике автоматического включения по току необходимо убрать перемычку между контактами 1 и 2, а к контактам 2 и 3 подключить трансформатор тока. В отверстие трансформатора тока нужно провести один из силовых проводов оборудования. Контроллер определяет когда по этому проводу протекает ток и формирует напряжение для вибрационного насоса. При таком включении контроллер дозирует жидкость только во время работы оборудования, для которого происходит дозирование (например, мойка высокого давления). Рекомендуемый трансформатор тока: 1000/1.

Чувствительность входа автоматического включения по току, при использовании трансформатора тока с коэффициентом 1000/1, составляет 2 А в кабеле силового оборудования.

Внимание!
Все клеммники контроллера имеют гальваническую связь с электросетью.
Устройство работает от сети 220 В! Монтаж и подключение должно выполняться квалифицированными специалистами.

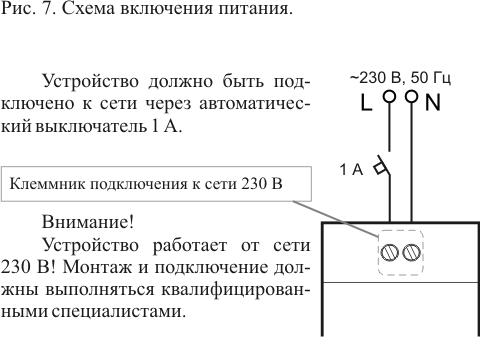

Устройство должно быть подключено к сети через автоматический выключатель 1 А.
Не прикладывайте чрезмерное усилие при завинчивании винтов клеммы — это может привести к повреждению контроллера!
