Технология «Обход пика»: Оптимизация ресурса симистора в регуляторах с фазовым управлением

В симисторных регуляторах существует специфический режим работы, о котором многие пользователи не задумываются — работа на 50% мощности. Именно в этой точке симистор открывается на самом пике сетевой синусоиды.

В чем заключается физика процесса?

Открытие ключа в максимуме напряжения (около 310 В для сети 220 В) создает экстремально высокий скачок тока (di/dt). Этот «ударный» режим провоцирует:

• Деградацию кристалла симистора: локальные перегревы полупроводника провоцируют термомеханическую усталость кристалла. Это делает значительно более вероятным пробой силового ключа и снижает его наработку на отказ.
• Электромагнитный шум: возникают широкополосные помехи, влияющие на работу соседней чувствительной электроники.

Инновационный метод «Обход пика»

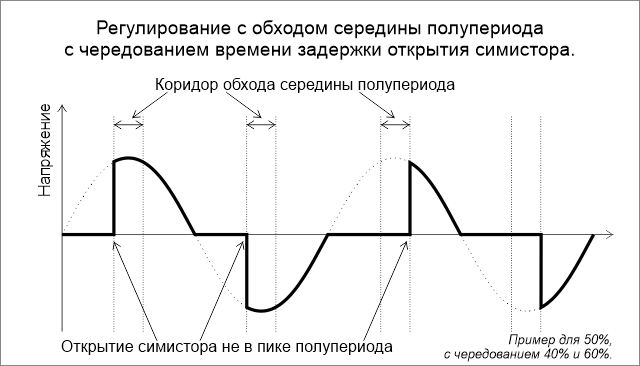

Для минимизации этих негативных эффектов в наших регуляторах реализована запатентованная технология (Патент РФ № 2856436). Суть метода — в программном «обходе» момента включения в пике за счет поочередного смещения точки открытия в соседних полупериодах.

Высокая точность и стабильность: Несмотря на динамическое смещение фазы, выходная мощность остается строго заданной. Это достигается за счет непрерывного контроля параметров сети: микроконтроллер производит 200 измерений в каждом полупериоде (частота дискретизации 20 кГц). Система учитывает фактическую энергию в каждой полуволне напряжения и корректирует время открытия симистора с прецизионной точностью.

Настройка «коридора обхода»

Мы предоставили пользователю возможность самостоятельно управлять ресурсом силового ключа. Вы можете найти идеальный баланс под свои задачи, задав ширину коридора в диапазоне от 0 до 20%:

• Увеличение коридора — максимальное снижение ударных нагрузок на симистор и уменьшение уровня электромагнитных помех.
• Уменьшение коридора — минимизация риска мерцания на некоторых типах чувствительных светодиодных ламп.

Инструкция по активации функции:

1. Вход в меню: Нажмите и удерживайте кнопку РМ в момент включения регулятора.
2. Настройка: Кнопками «+» и «-» установите желаемую ширину коридора (0% — функция выключена).
3. Сохранение: Нажмите РМ для перехода в рабочий режим.

Параметры сохраняются в энергонезависимой памяти и применяются автоматически при каждом включении.

Важное примечание от производителя

Технология «Обход пика» является новой разработкой, направленной на увеличение долговечности симистора (как встроенного, так и установленного пользователем в версиях регулятора с внешним симистором). Мы рекомендуем устанавливать максимально возможную ширину коридора, при которой в помещении не наблюдается мерцания светодиодного освещения.

Рекомендации по эксплуатации:

• Для максимального ресурса: Если мерцание отсутствует, оставляйте значение 20% для обеспечения самого бережного режима работы силового ключа.
• Поиск баланса: Если вы заметили нестабильность освещения, плавно снижайте ширину коридора до исчезновения эффекта.
• Зона особого внимания: Если функция «Обход пика» отключена (0%), старайтесь избегать длительной работы регулятора в диапазоне от 40% до 60% установленной мощности.

Почему мы выделяем диапазон 40-60%?
Хотя физический пик напряжения всегда приходится на середину полупериода, из-за допустимых колебаний напряжения в сети (по ГОСТ) эта точка смещается относительно цифр на дисплее регулятора. В «слабой» сети ударный режим наступает при 40% мощности, а в сетях с повышенным напряжением — при 60%.

Использование функции «Обход пика» исключает открытие симистора точно в середине полупериода независимо от напряжения в сети. Это снижает износ силового ключа и минимизирует негативные эффекты во всем указанном диапазоне мощностей.
