SCRON-mini Автономный планировщик задач - таймер

Часы и календарь, 10 задач, 4 канала вкл/выкл, 1 канал ШИМ, 1 UART
Scron - многофункциональный программируемый годовой таймер с возможностью программирования интервалов в течение года. Планировщик scron-mini предназначен для автономного управления устройствами (при помощи внешних силовых ключей) в заданное время, число, месяц и день недели с заданной периодичностью и на заданное время.

Описание

Автономный планировщик задач - таймер.
Часы и календарь, 10 задач, 4 канала вкл/выкл, 1 канал ШИМ, 1 UART

Scron - многофункциональный программируемый годовой таймер с возможностью программирования интервалов в течение года.
Планировщик scron-mini предназначен для автономного управления устройствами (при помощи внешних силовых ключей) в заданное время, число, месяц и день недели с заданной периодичностью и на заданное время.

Основные возможности
  • Высокая точность хода часов
  • Часы и календарь до 2399 года
  • Управление внешними устройствами оптосимисторным ключом, транзистором, реле
  • Управление внешними устройствами ШИМ-сигналом
  • Управление внешними устройствами по UART

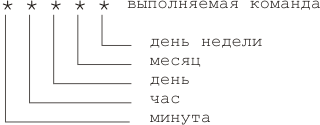

Планирование в планировщиках scron происходит по принципу схожему с классическим планировщиком задач cron в UNIX подобных ОС.

Примеры задач:
*/15 * * * * ON 0 T=5 - каждые 15 минут включать канал 0 на 5 секунд
0 8 * * 1-5 ON 1 T=36000 - в 8:00 по рабочим дням включать канал 1 на 36000 секунд (10 часов)
30 17-21 * 7-9 * ON 3 T=300 - в каждые 30 минут в часы с 17 по 21, с июля по сентябрь (7-9 месяцы) включать канал 3 на 300 секунд (5 минут).

Используемый формат схож с форматом crontab в операционных системах unix. Для составления задач удобно использовать crontab wizard - Мастер подготовки задач в формате crontab

Настройка планировщика происходит при помощи терминальной программы или программы scron-mini-manager (бесплатная программа), подключив scron-mini к компьютеру. Управление модулем происходит по UART (используется разъем UART0). Для подключения к компьютеру необходимо использовать USB-UART преобразователь (рекомендуется SUUC0041-SCRON) Для подключения к UART0 модуля используются стандартные параметры порта: 9600/8-N-1 (Скорость:9600, Бит данных:8, Без бита четности, Стоп бит: 1)

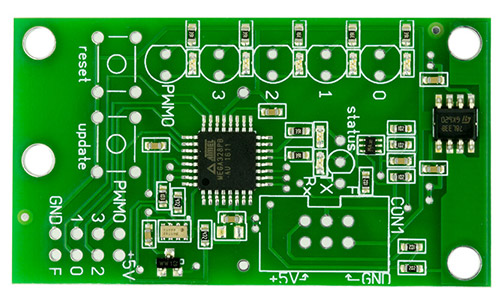

scron-mini-pcb - контроллер автономного таймера-планировщика задач

Отдельно выпускается версия scron-mini для разработчиков - scron-mini-pcb. Scron-mini-pcb является версией устройства Scron-mini для разработчиков и имеет идентичный программный функционал. Имеется возможность наращивания аппаратной части до полноценного Scron-mini. Подробная информация изложена в документе Инструкция scron-mini-pcb (PDF)

Модуль предназначен для интегрирования в системы автономного управления нагрузками.


Технические характеристики
Параметры
Напряжение питания
Потребляемый ток
Температура эксплуатации
Хранение и эксплуатация при относительной влажности
Погрешность хода часов*
Максимальное количество задач
Каналов вкл/выкл (OUT0..OUT3)
Каналов ШИМ (PWM0)
Портов UART
Параметры UART
Максимальная длина строки задачи, символов
Максимальная длина строки команды, символов
Батарея резервного питания (установлена)
Гальваническая развязка каналов
Максимальный обратный ток каналов
Максимальный прямой ток открытого канала OUT0..3
Максимальный прямой ток открытого канала PWM0
Максимальное прямое напряжение OUT0..3 и PWM0
Частота ШИМ канала PWM0
Способ монтажа
Значение
7..16 В
15..65 мА
–20..+60°C
менее 80%
±5,5 с/месяц
10
4
1
1
9600/8-N-1
60
64
CR2032
3000 В
50 мА
10 мА
40 мА
35 В
122 Гц
DIN-рейка

* При 25°C. Для получения минимальной погрешности в остальном диапазоне температур (-20..+60°C) возможна ручная калибровка хода часов


Чертежи и схемы
Расположение элементов
Расположение элементов
Схема выводов
Схема выводов
Схема включения для управления нагрузкой в сети переменного тока
Схема включения для управления нагрузкой в сети переменного тока
Габаритные размеры
Габаритные размеры
Информация для разработчиков

Планировщик задач scron-mini имеет систему команд, описанную в документации Scron-mini API. Информация для разработчиков. Планировщик задач scron-mini может быть использован совместно с другими модулями управления/мониторинга.
