SDC0009 Контроллер разряда аккумулятора

Программируемый контроллер разряда аккумулятора.

Защитит аккумулятор от глубокого разряда.

Описание

Известно, что переразряд сильно сказывается на сроке службы и качественных параметрах аккумуляторов, а глубокий переразряд - и вовсе губителен! Контроллер SDC0009 позволяет защитить аккумулятор от переразряда.

Джамперами на плате устанавливается параметр U_ON, задающий порог включения контроллером нагрузки, в диапазоне от 4 до 25,5 В с дискретностью 0,1 В. Так же джамперами устанавливается и смещение для отключения нагрузки контроллером - Hysteresis, задаваемый в диапазоне 0,0 до 6,2 В, с дискретностью 0,2 В. Отключение нагрузки будет происходить при напряжении, вычисляемом по формуле:

U_OFF = U_ON - Hysteresis

Необходимо помнить, что при отключении нагрузки напряжение на аккумуляторе увеличится, поэтому важно правильно задать параметр Hysteresis, таким образом, чтобы при отключении нагрузки контроллером, напряжение не поднялось сразу до уровня U_ON. В противном случае контроллер будет циклически включать и выключать нагрузку с частотой 1 раз в секунду.

Технические характеристики
Параметр
Диапазон рабочих напряжений
Потребляемый ток
Программируемое напряжение включения (U_ON)
Гистерезис (Hysteresis)
Погрешность U_ON и Hysteresis не более
Коммутируемая нагрузка при питании 6..30В
Коммутируемая нагрузка при питании 4..6В
Сопротивление коммутации при питании 6..30В, не более
Диапазон рабочих температур
Значение
4..30 В
8 мА
4..25,5 В
0..6,2 В
0,1 В
15 А
5 А
0,004 Ом
-40..+105°C

Данный контроллер, может быть использован для аккумуляторов любых типов. Контроллер, при напряжении питания контроллера в диапазоне 6..30 В позволяет коммутировать нагрузку до 15 А, и в диапазоне питаний 4..6 В не более 5 А. Сопротивление контроллера на контактах коммутирующих нагрузку, во включенном режиме, не более 0,004 Ом. Контроллер питается от контролируемого аккумулятора и потребляет около 8 мА. При эксплуатации контроллера, внешняя коммутация системы (аккумулятор + контроллер) должна происходить между аккумулятором и контроллером (рис. 1). Это позволит избежать разряд аккумулятора контроллером, когда нагрузка отключена. Контроллер работает полностью в автоматическом режиме, т.е. включение и отключение нагрузки происходит автоматически в зависимости от напряжения аккумулятора, и не требует какого либо сброса после отключения нагрузки. Сам аккумулятор может быть подключен одновременно как к нагрузке, так и к схеме заряда. Минимальное напряжение питания контроллера 4 В, при меньшем напряжении нагрузка автоматически отключатся.

Рекомендуется установить предохранитель между аккумулятором и входом контроллера.

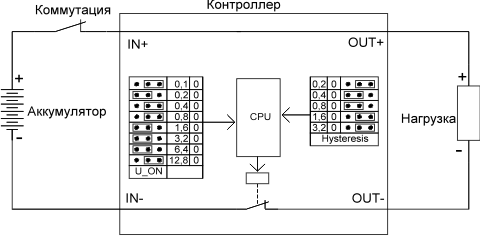

Рис 1. Подключение контроллера
Подключение SDC0009

Джампера могут быть переустановлены как до включения, так и во время работы контроллера, установленные джамперами параметры будут применены немедленно.

В секции U_ON устанавливается напряжение включения. Секция имеет 8 джамепров, каждый из которых должен быть установлен в правое или левое положение по аналогии с примером на рис 2. Отсутствие установленного джампера/джамперов приведет к некорректной работе контроллера.

На рис.2 приведен пример установки джамперов для 12 В аккумулятора, где включение контроллера должно происходить при напряжении более 11,4 В, а отключение при напряжении менее 10,2 В см. Рис.3. В данном случае установленное джамперами U_ON = 11,4 В, а Hysteresis = 1,2 В, т.е. U_ON - U_OFF = Hysteresis 11,4 В - 10,2 В=1,2 В.

В секции Hysteresis устанавливается напряжение смещения. Секция имеет 5 джамперов, каждый из которых должен быть установлен в правое или левое положение по аналогии с примером на рис 3. Отсутствие установленного джампера/джамперов приведет к некорректной работе контроллера.

Внимание! Не допускается установка джамперов Hysteresis в положение 00000. Это технологическая комбинация.

Чертежи и схемы
Рис 2. Установка параметра U_ON
Рис 2. Установка параметра U_ON
Рис 3. Установка параметра Hysteresis
Рис 3. Установка параметра Hysteresis
Рис 4. Габаритные размеры
Рис 4. Габаритные размеры
